|
【產(chǎn)品】
“起力”牌雙組分聚氨酯防水涂料是一種雙組分反應(yīng)固化型合成高分子防水涂料，甲組分是由聚醚和異氰酸酯經(jīng)縮聚反應(yīng)得到的聚氨酯預(yù)聚體，乙組分是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時將甲、乙兩組分按一定比例混合，攪拌均勻后，涂刷在需施工基面上，經(jīng)數(shù)小時后反應(yīng)固結(jié)成為富有彈性、堅(jiān)韌又有耐久性的防水涂膜。
【品種規(guī)格】
產(chǎn)品按拉伸性能和使用部位不同分為Ⅰ類和Ⅱ類兩種類型。
【技術(shù)要求】
◆物理力學(xué)性能應(yīng)符合GB/T19250-2003標(biāo)準(zhǔn)中雙組分聚氨酯防水涂料產(chǎn)品要求，見表一：
表一 雙組分聚氨酯防水涂料物理力學(xué)性能表
|
序號
|
項(xiàng)目
|
Ⅰ
|
Ⅱ
|
|
1
|
拉伸強(qiáng)度/Mpa ≥
|
1.90
|
2.45
|
|
2
|
斷裂伸長率% ≥
|
450
|
450
|
|
3
|
斷裂強(qiáng)度/（N/mm） ≥
|
12
|
14
|
|
4
|
低溫彎折性/℃ ≤
|
-35
|
|
5
|
不透水性0.3Mpa 30min
|
不透水
|
|
6
|
固體含量/% ≥
|
92
|
|
7
|
表干時間/h ≤
|
8
|
|
8
|
實(shí)干時間/h ≤
|
24
|
|
9
|
加熱伸縮/%率
|
≤
|
1.0
|
|
≥
|
-4.0
|
|
10
|
潮濕基面粘結(jié)強(qiáng)度a)/MPa
|
0.50
|
|
11
|
定伸時老化
|
加熱老化
|
無裂紋及變形
|
|
人工氣候老化
|
無裂紋及變形
|
|
12
|
熱處理
|
拉伸強(qiáng)度保持率/%
|
80—150
|
|
斷裂伸長率/% ≥
|
400
|
|
低溫彎折性/℃ ≤
|
-30
|
|
13
|
|
拉伸強(qiáng)度保持率/%
|
60~150
|
|
|
堿處理
|
斷裂伸長率/% ≥
|
400
|
|
低溫彎折性/℃ ≤
|
-30
|
|
14
|
酸處理
|
拉伸強(qiáng)度保持率/%
|
80~150
|
|
斷裂伸長率/% ≥
|
400
|
|
低溫彎折性/℃ ≤
|
-30
|
|
15
|
人工氣候老化b)
|
拉伸強(qiáng)度保持率/%
|
80~150
|
|
斷裂伸長率/% ≥
|
400
|
|
低溫彎折性/℃ ≤
|
-30
|
|
A、 僅用于地下工程潮濕基面時要求
B、 僅用于外露使用的產(chǎn)品
|
【特點(diǎn)】
1、雙組分聚氨酯防水涂料固化后形成無接縫，完整的彈性防水層，提高了建筑工程的防水抗?jié)B能力，這是卷材防水無法達(dá)到的，尤其是涂膜具有較高的強(qiáng)度和延伸性，對基層開裂或伸縮的適應(yīng)性強(qiáng)。
2、和基層粘接牢固，涂膜防水材料和混凝土、木材、金屬、陶瓷、石棉瓦等有極強(qiáng)的粘接力，也可作粘合劑使用。
3、施工簡便，聚氨酯涂膜是一種冷施工的防水涂料，施工時僅需將甲、乙兩組份按比例混勻，刷涂在防水基層上即可。
4、維修容易，只須對損壞部位局部修補(bǔ)，仍可達(dá)到原有的防水效果，省時、省力、費(fèi)用低
5、環(huán)保型產(chǎn)品，產(chǎn)品氣味小，減輕了對人和環(huán)境影響和損害，是一種理想的焦油聚氨酯替代產(chǎn)品。
施工要求：
1、基層要求堅(jiān)固、平整、無雜物、充分干燥，陰、陽角要做成圓弧形，陰角直徑大于50mm，陽角直徑大于10mm；
配料與用量：根據(jù)施工用量，將甲乙組分按比例混合，攪拌均勻使用。參考用量為：1mm厚涂膜用量約為1.3-1.5kg/m2。

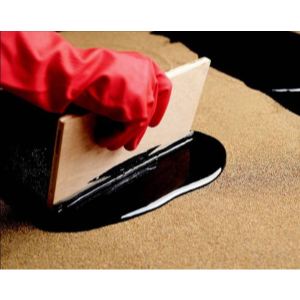

2、大面積防水施工：將混合涂料用橡膠或塑料刮板均勻涂布，要求厚度一致，一般為1.5mm-2.0mm，宜分3-4遍涂刷，后次涂刷應(yīng)在前次涂刷固化成膜后，且呈垂直方向進(jìn)行涂刷，一般為單獨(dú)成膜，地下工程地板增鋪一層胎體增強(qiáng)材料。
3、涂膜厚度：地下工程為1.2-2.0mm，一般應(yīng)為1.5mm，廁浴間不應(yīng)小于1.5mm，暴露屋面工程采用多道防水時，每道厚度不小于1.2mm，在防水等級為Ⅲ屋面一道設(shè)防時，防水厚度不小于2mm，在涂層間加鋪胎體增強(qiáng)材料時，胎體下面的涂層厚度不小于1.0mm，上面涂層不小于0.5mm。
4、飾面層施工：在刷實(shí)最后一遍涂料未固化前在表面稀撒干凈砂粒；
5、保護(hù)層：涂膜防水層表面應(yīng)按設(shè)計(jì)要求進(jìn)行隔離保護(hù)
【適用范圍】
* 適用于地下室和廁浴間、廚房間；
* 水池、冷庫、地坪等工程的防水、防潮；
* 尤其適用于基層難以干燥的地下工程；
* 也可用于非暴露型屋面工程防水。
【注意事項(xiàng)】
1、混合后的聚氨酯防水涂料應(yīng)在20分鐘內(nèi)用完。
2、聚氨酯防水涂料施工溫度宜在5℃以上，施工時要保持空氣流通。
3、尚未用完的聚氨酯防水涂料必須將桶蓋密封，防止吸潮固化。
4、聚氨酯防水涂料運(yùn)輸中嚴(yán)防日曬雨淋、碰撞。
|
